Fraise à fileter GFM en carbure monobloc, arrosage central, revêtement TiCN, Ø d1 : 12 mm, Pas 1,00 mm, Lames de l1 20 mm, Pour Ø filetage : 16 mm

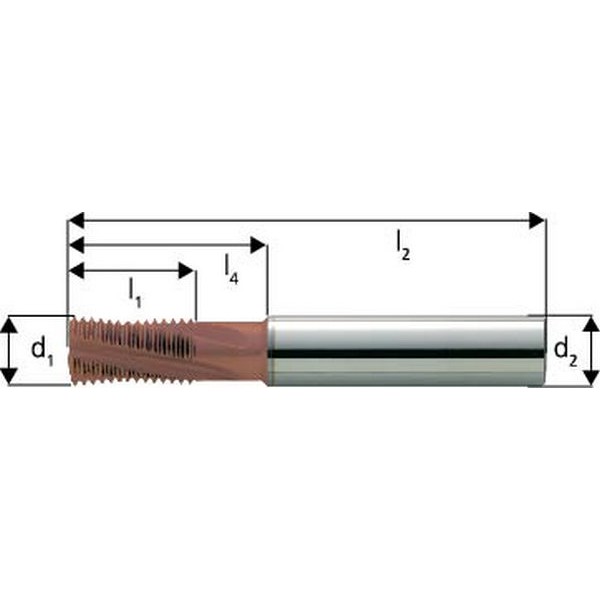

Fraise à fileter GFM en carbure monobloc, arrosage central, revêtement TiCN Ø d1 : 12 mm, Pas 1,00 mm, Longueur des lames l1 20 mm, Pour Ø filetage : 16 mm, Longueur utile l4 : 31 mm, Longueur totale l2 80 mm, Ø de la queue d2 : 12 mm, Nombre de rainures : 4 - M - Carbure monobloc UF - Queue cylindrique, 6535-HA - Spirale à droite 15° - Trou débouchant et trou borgne Remarque : possibilité d'usiner une plage de diamètres plus importants avec le même pas. Frais d'outillage faibles pour les grands filetages. Avantage : réalisation de filetages très précis selon la variante 1 + 2 avec un trou d'entrée et de sortie de 180°. Pour filetage métrique à pas fin ISO DIN 13. Variante 1 Etapes du processus: 1 L'outil est amené en position de départ, centré au-dessus de l'alésage 2 Début de la taille du filet avec un tour d'entrée de 180° 3 Fin de l'opération de fraisage avec un tour de sortie de 180° 4 Retour à la position de départ et fin de l'opération d'usinage Variante 2 Etapes du processus : 1 L'outil est amené en position de départ, centré au-dessus de l'alésage 2 Début de la 1ère taille de filet avec un tour d'entrée de 180° 3 Fin de la 1ère taille de filet avec un tour de sortie de 180°. Avance en direction Z par le nombre correspond de pas 4 Début de la 2e taille du filet avec un tour d'entrée de 180° 5 Fin de la 2e opération de fraisage avec un tour de sortie de 180° 6 Retour à la position de départ et fin de l'opération d'usinage. Le rétrécissement du diamètre entre la partie coupante et la queue permet de réaliser avec cet outil un filet beaucoup plus profond en fraisant une deuxième fois qu'avec les fraises sans étranglement.
