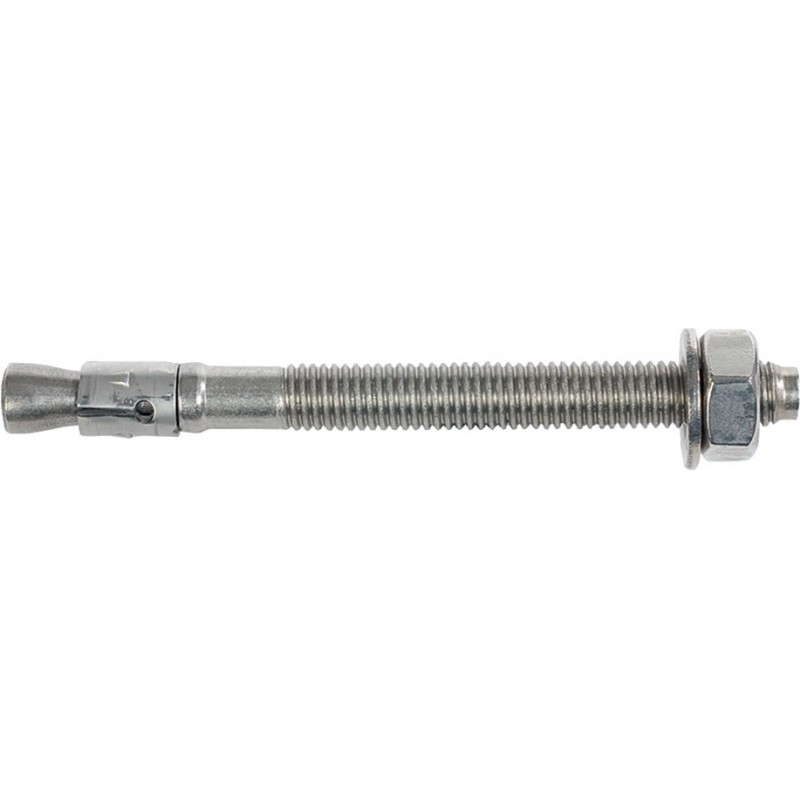

Goujon d'ancrage UPAT IMC 10/ 5/ 71 K A4 (Par 50)

Upat® IMC boulon d'ancrage, acier inoxydable A4

• Acier inoxydable A4, blanc
• Convient particulièrement pour la fixation des charges modérées dans la zone extérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• L'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657006208
La groupe: acier inoxydable IMC A4
Type: IMC 10.05.71 K A4
Sujet: M10 mm
Longueur: 71 mm
Diamètre de perçage: 10 mm
Profondeur du trou pour fixation traversante min. 63 mm
Profondeur d'ancrage: - / 40 mm
Epaisseur de fixation max. 5 mm
Longueur du filetage: 31 mm
Largeur Key: 17 mm
Lave Diamètre extérieur: 19 mm
Rondelle Force: 1,8 mm
Longueur effective (réduite) max. 5 mm
