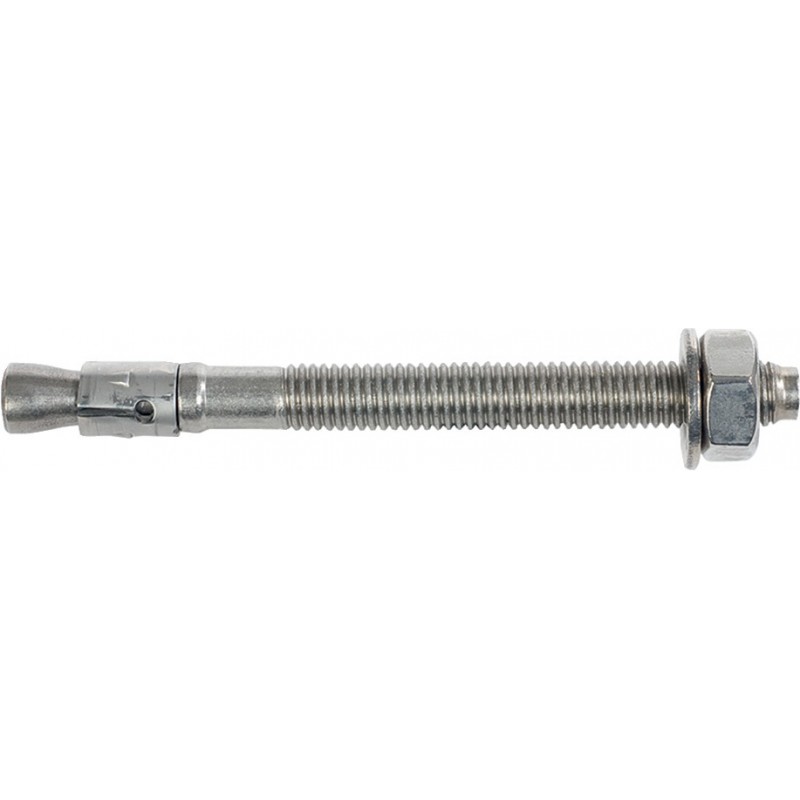

Goujon d'ancrage UPAT IMC 10/ 50/126 A4 (Par 50)

Upat® IMC boulon d'ancrage, acier inoxydable A4

• Acier inoxydable A4, blanc
• Convient particulièrement pour la fixation des charges modérées dans la zone extérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• l'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657008240
La groupe: acier inoxydable IMC A4
Type: IMC 10/50/126 A4
Sujet: M10 mm
Longueur: 126 mm
Diamètre de perçage: 10 mm
Profondeur du trou pour fixation traversante min. 118 mm
Profondeur d'ancrage: 50/40 mm
Epaisseur de fixation max.: 50 mm
Longueur du filetage: 86 mm
Largeur Key: 17 mm
Lave Diamètre extérieur: 19 mm
Rondelle Force: 1,8 mm
Longueur effective (réduite) max. 60 mm
Longueur effective (standard) max.: 50 mm
