Goujon d'ancrage UPAT IMC 12/ 10/106 A4 (Par 20)

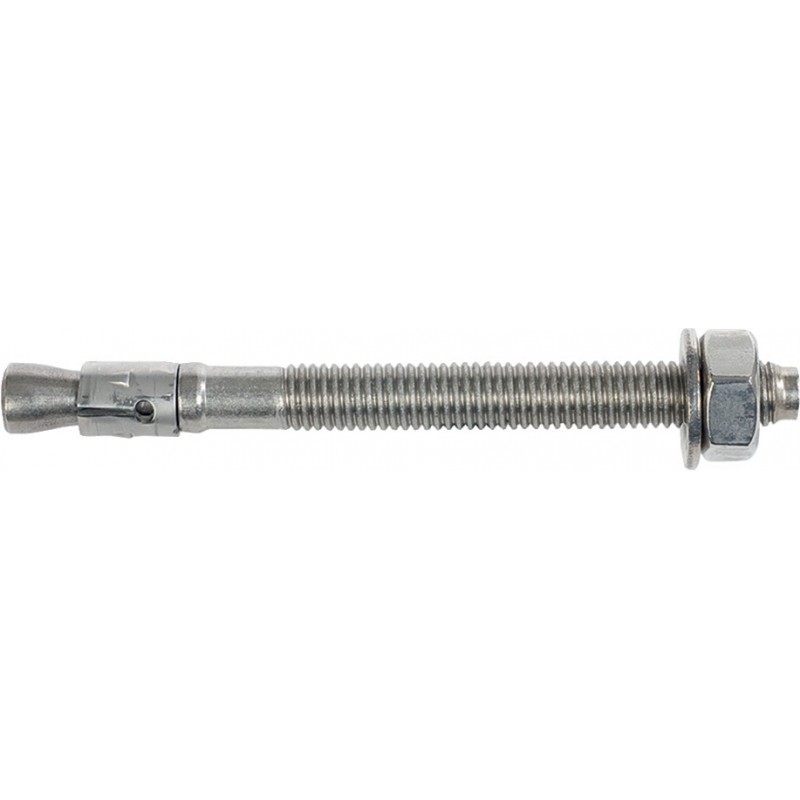

Upat® IMC boulon d'ancrage, acier inoxydable A4

• Acier inoxydable A4, blanc
• Convient particulièrement pour la fixation des charges modérées dans la zone extérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• L'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

/ Pim300838 / lag451396

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657009766
La groupe: acier inoxydable IMC A4
Type: IMC 12/10/106 A4
Sujet: M12 mm
Longueur: 106 mm
Diamètre de perçage: 12 mm
Profondeur du trou pour fixation traversante min. 95 mm
Profondeur d'ancrage: 65/50 mm
Epaisseur de fixation max. 10 mm
Longueur du filetage: 59 mm
Clé taille: 19 mm
Lave Diamètre extérieur: 23 mm
Rondelle d'amidon: 2,3 mm
Longueur effective (réduite) max.: 25 mm
Longueur effective (standard) max. 10 mm
