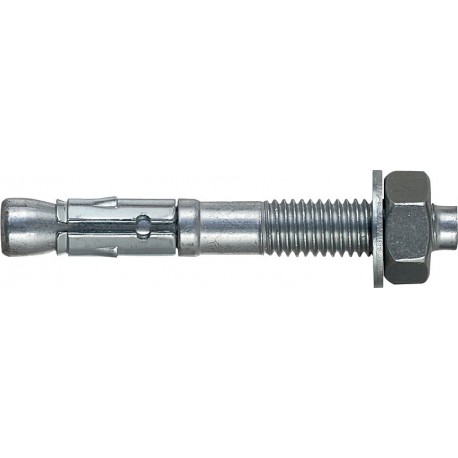

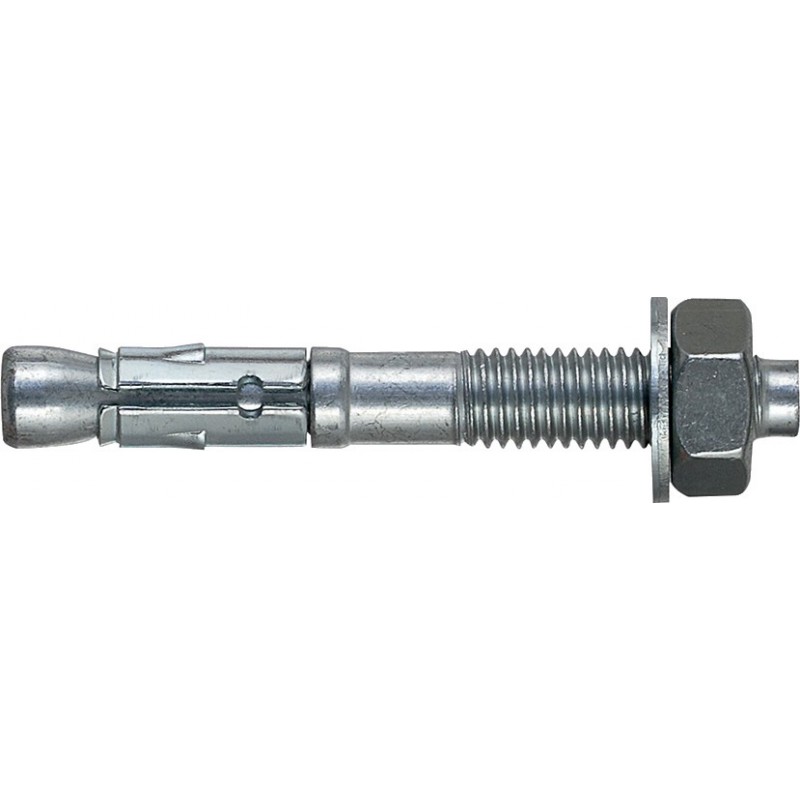

Goujon d'ancrage UPAT MAX 10/ 10/ 75 K GS galZn (Par 50)

Upat® boulon d'ancrage MAX K, galvanisé

, Acier galvanisé •
• Version courte
• Convient particulièrement pour la fixation des charges modérées dans la région intérieure dans le béton et de la pierre naturelle fissuré et non fissuré à structure dense
• Le raccourcissement de 2 cm permet d'économiser l'effort de forage et les coûts matériels
• Pratique en avant et brancher le montage, et peut être enroulé puissance d'enregistrement avec le marteau dans le puits de forage
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent utilisé pour fixer les composants minces en béton
• ETA-10/0170

Type GS: un grand disque

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657019598
La groupe: MAX K galvanisé
Type: MAX 10.10.75 K GS
Sujet: M10 mm
Longueur: 75 mm
Diamètre de perçage: 10 mm
Epaisseur de fixation max. 10 mm
profondeur d'ancrage: 50 mm
Epaisseur de fixation (réduit) max.: 10 mm
Profondeur du trou pour fixation traversante min. 65 mm
Longueur du filetage: 33 mm
Largeur Key: 17 mm
Lave Diamètre extérieur: 25 mm
Lave-Amidon: 3 mm
Longueur effective (réduite) max. 10 mm
Profondeur d'ancrage (réduit): 50
