Goujon d'ancrage UPAT IMC 12/200/296 galZn (Par 10)

Upat® boulon d'ancrage IMC, galvanisé

• Acier galvanisé
• Convient particulièrement pour la fixation des charges modérées dans la région intérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels

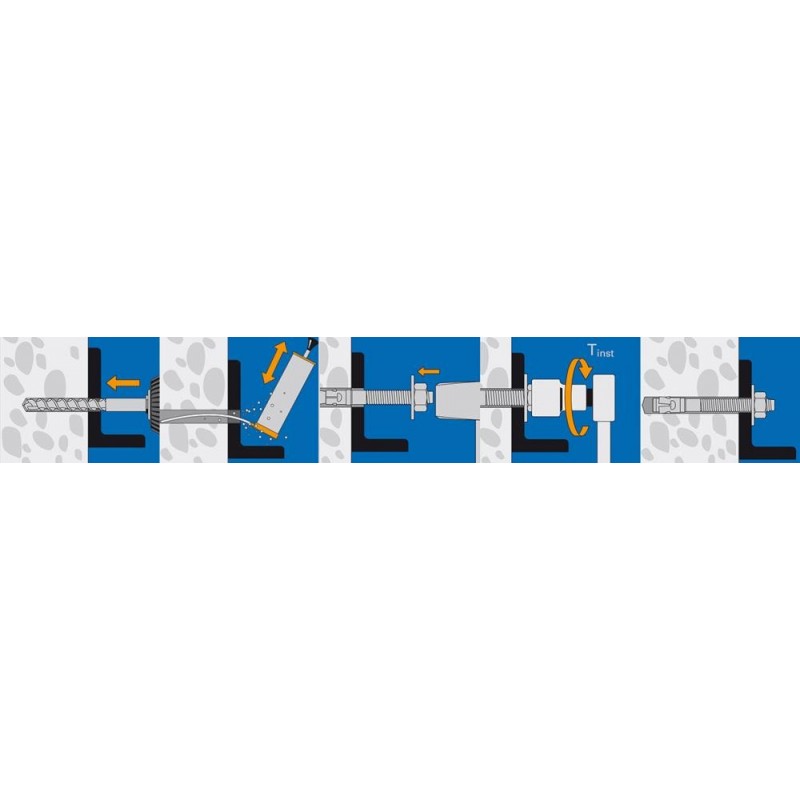

• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• L'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

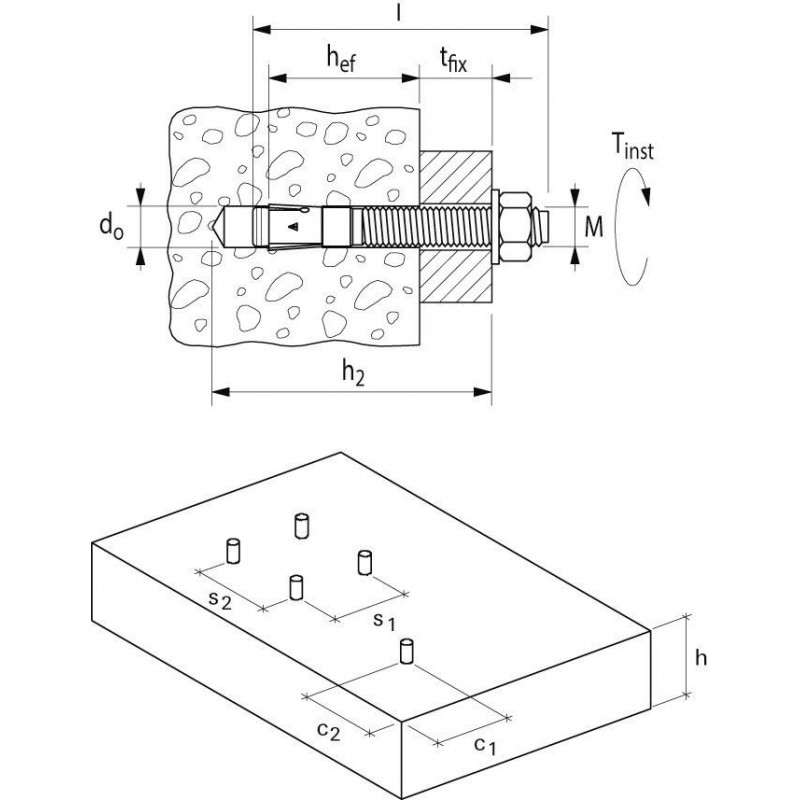

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4048962158649
La groupe: ancrage Wedge IMC galvanisé
Type: IMC 12/200/296
Sujet: M12 mm
Longueur: 296 mm
Diamètre de perçage: 12 mm
Profondeur du trou pour fixation traversante min. 285 mm
Profondeur d'ancrage: 65/50 mm
Epaisseur de fixation max. 200 mm
Longueur du filetage: 189 mm
Clé taille: 19 mm
Lave Diamètre extérieur: 23 mm
Rondelle d'amidon: 2,3 mm
Profondeur d'ancrage (standard): 65 mm
Longueur effective (réduite) max. 215 mm
Longueur effective (standard) max. 200 mm
Profondeur d'ancrage (réduit): 50
