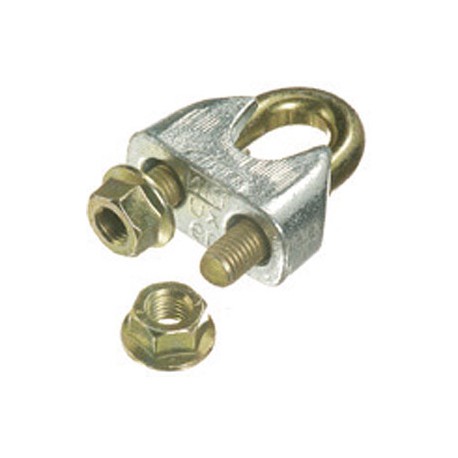

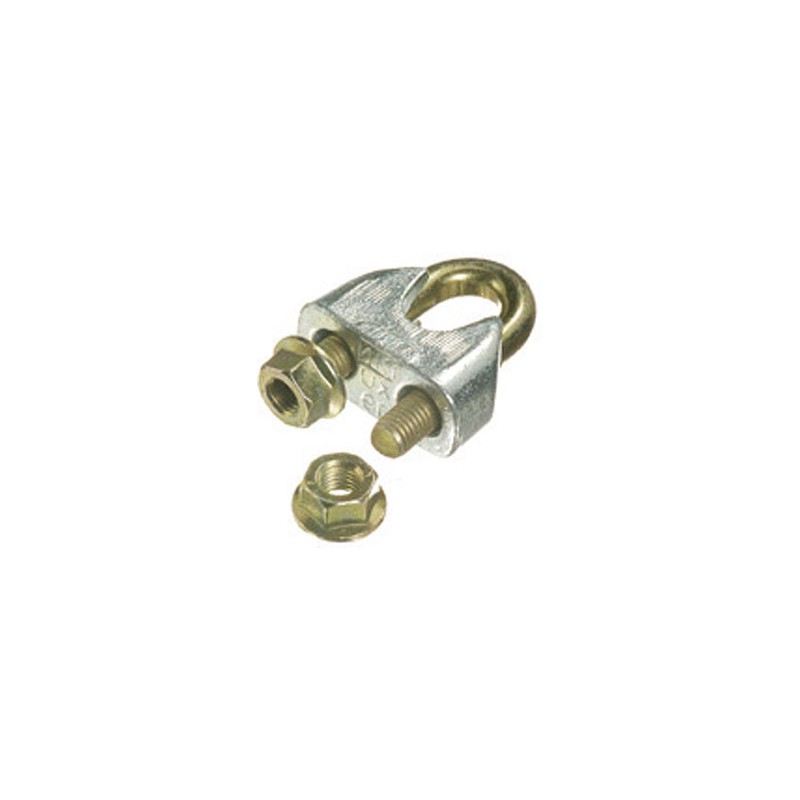

Clips a cable Galv. DIN 1142 13 mm - 1/2" (Par 25)

Sécurité clip câble

Lt. Comité technique « métal et traitement de surface, Hannover » à observer pour la production de terminaisons de câble avec des pinces à câble selon la norme EN 13411-5 (DIN 1142) immédiatement suite à la modification du traitement. Voir le tableau en cours:
Conversion en kg: 1 kg = 9,81 Newton.

Traction corde Ø requis requis Nombre requis
Le serrage de la sangle de fil de Drahtseilkemmen
N · m N
5 2,20 2,300 5
6,5 3,85 3,200 5
8 6,60 4,700 6
10 9,90 7,100 6
13 36,30 15,400 6
16 53,90 21,000 6
19 74,47 28,900 6

Attention: Slings avec des clips à câble DIN 1142 sont homologués pour un usage unique.

Réglage du couple requis: 36,30 N / m;
la force de traction requise dans le fil de support: 15,400 N;
nombre requis de terminaux de câble: 6

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4317784003056
La groupe: Terminaux de sécurité EN 13411-5, galvanisé

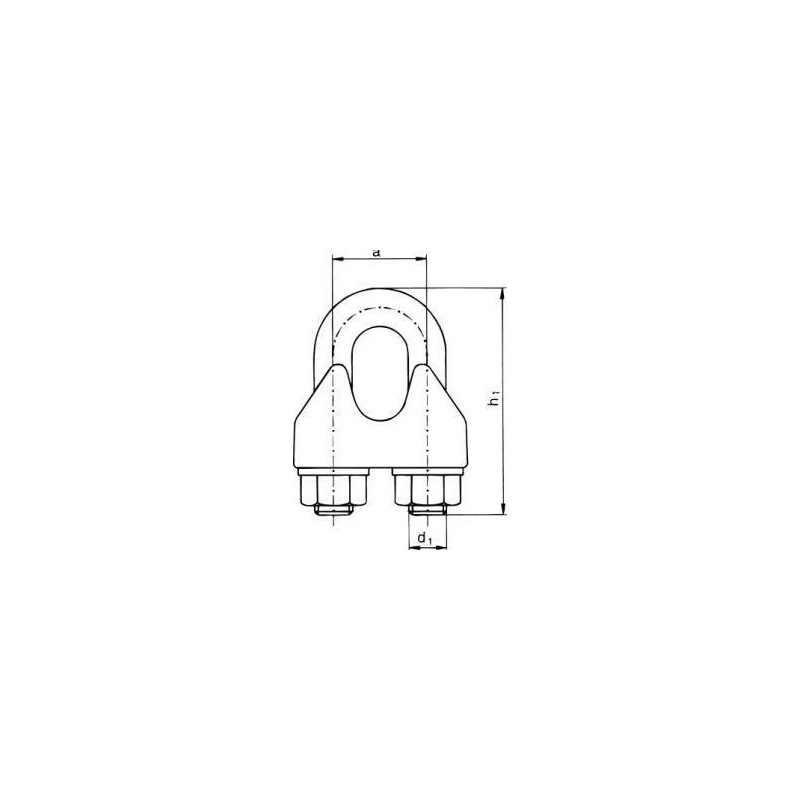

Dimensions: 13,0 mm = 1/2 "
d1: M12
h1: 64
a: 27 mm
